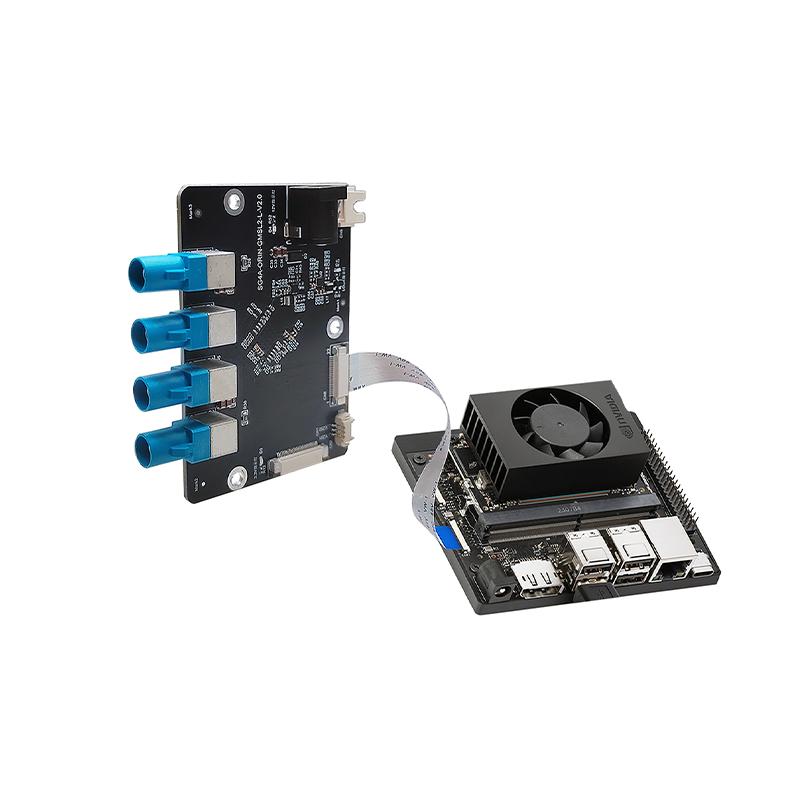

Placa adaptadora para cámara Jetson Orin Nano Super 4CH GMSL2

  2.6MP AR0233 con cámara ISP GMSL2      Descripción general El módulo de cámara SG2-AR0233C-5200-G2A-Hxxx está equipado con el sensor de imagen ONSEMI CMOS AR0233 y Maxim GMSL2. Tiene un sensor de grado automotriz con un procesador de señal de imagen (ISP) bien sintonizado que produce una calidad de imagen excepcional, que viene con una carcasa con clasificación IP67 y se suministra con una lente M12 enfocada y pegada en nuestra fábrica.        Producto predeterminado  1. El estado de envío predeterminado de este producto es lentes fijos y los usuarios no necesitan enfocar ni reemplazar los lentes ellos mismos. Si necesita reemplazar la lente de forma independiente, tome nota al realizar el pedido. Después de reemplazar la lente, la calidad de la imagen no está dentro del alcance del servicio. 2. Al salir de fábrica, la cámara no viene calibrada por defecto. Si es necesario calibrar los parámetros internos de la cámara y escribirlos en la unidad de almacenamiento de la cámara, tome nota al realizar el pedido.         Kits de desarrollo/captura   Placa adaptadora/Solución de imagen Kit de desarrollo de adaptación /interfaz de salida Número máximo de cámaras conectadas Imagen SG8A-ORIN-GMSL2‍ Placa adaptadora NVIDIA Jetson AGX Orin/AGX Xavierkit de desarrollador 8 Convertidor de cámara SerDes a USB SG8-U30-GMSL2 NVIDIA Jetson Orin Nano/NX Kit de desarrollador Plataforma ARM/computadora/industrial interfaz de ordenador/USB3.0 1 Compatible con el protocolo UVC, que proporciona un software de adquisición de computadora superior Tarjeta de captura CoaxCapture II GMSL PC/IPC/PCIe3.0 8 Si necesita soporte de desarrollo relevante, comuníquese con Sales@sensing-world.com          Características  1. Formato de salida: formato YUV422 sin comprimir 2. Lente compatible con montura S IP67 enfocada y pegada en nuestra fábrica 3. Soporte de sincronización multicámara 4. Admite lentes de diferente distancia focal 5. FCC, CE y RoHS        Solicitud 1. Automotriz 2. ADAS + Visualización Fusión 3. Imágenes de alto rango dinámico 4. Conducción autónoma 5. Robots

  Cámara IMX490 de 5,4 MP con ISP GMSL2      Descripción general El módulo de cámara SG5-IMX490C-5300-GMSL2-Hxxx está equipado con el sensor de imagen CMOS SONY Semiconductor IMX490 y Maxim GMSL2. Tiene un sensor de grado automotriz con un procesador de señal de imagen (ISP) bien sintonizado que produce una calidad de imagen excepcional, que viene con una carcasa con clasificación IP67; se suministra con una lente M12/M15/M16/AA enfocada y pegada. en nuestra fábrica.        Producto predeterminado  1. El estado de envío predeterminado de este producto es lentes fijos y los usuarios no necesitan enfocar ni reemplazar los lentes ellos mismos. Si necesita reemplazar la lente de forma independiente, tome nota al realizar el pedido. Después de reemplazar la lente, la calidad de la imagen no está dentro del alcance del servicio. 2. Al salir de fábrica, la cámara no viene calibrada por defecto. Si es necesario calibrar los parámetros internos de la cámara y escribirlos en la unidad de almacenamiento de la cámara, tome nota al realizar el pedido.         Kits de desarrollo/captura   Placa adaptadora/Solución de imagen Kit de desarrollo de adaptación /interfaz de salida Número máximo de cámaras conectadas Imagen SG8A-ORIN-GMSL2‍ Placa adaptadora NVIDIA Jetson AGX Orin/AGX Xavierkit de desarrollador 8 Tarjeta de captura CoaxCapture II GMSL PC/IPC/PCIe3.0 8 Si necesita soporte de desarrollo relevante, comuníquese con Sales@sensing-world.com          Características  1. Formato de salida: formato YUV422 sin comprimir 2. Lente compatible con montura S IP67/IP69K enfocada y pegada en nuestra fábrica 3. Soporte de sincronización multicámara 4. Admite lentes de diferente distancia focal 5. FCC, CE y RoHS        Solicitud 1. Automotriz 2. ADAS + Visualización Fusión 3. Imágenes de alto rango dinámico 4. Conducción autónoma 5. Robots

  Kit de desarrollo de cámara GMSL2 de 16 canales para NVIDIA Jetson AGX Orin Descripción general  La placa adaptadora SG4A-ORIN-GMSL2  , que permite conectar hasta 16 cámaras al módulo Jetson AGX Orin/Xavier, es totalmente compatible con el kit de desarrollo NVIDIA Jetson AGX Orin/Xavier. Como hay muchos tipos diferentes de cámaras GMSL disponibles, la placa adaptadora se puede operar de forma adaptativa en diferentes frecuencias, es decir, es compatible con las interfaces de protocolo GMSL1 y GMSL2 a través de la configuración del software.La cámara GMSL funciona con PoC (Power over Coax), por lo que todos los datos, las señales de control y la alimentación se envían a través de un cable coaxial de 50 ohmios, lo que hace que el enrutamiento del cable de la cámara sea flexible y fácil de instalar en aplicaciones automotrices. Función de placa adaptadora Compatible con kits oficiales Soporte para el kit de desarrollo NVIDIA Jetson AGX Orin/Xavier Compatible con diferentes versiones de NVIDIA JetPack SDK Jetpack 5.0.1, L4T r34.1.1 y superiores Admite hasta 16 cámaras GMSL Cada placa única SG4A-ORIN-GMSL2 tiene un Maxim MAX96712 incorporado, que admite 4 * cámaras GMSL2 y se puede conectar a un total de 4 SG4A-ORIN GMSL2, expandiéndose a un máximo de 16 canales. Soporte para disparo sincrónico Soporte para señales de disparo externas para sincronización de cámaras. Las cámaras pueden transmitir hasta 15 metros. Al utilizar el protocolo GMSL para cámaras, puede admitir una transmisión estable y confiable de cámaras a largas distancias, con una distancia máxima admitida de 15 metros. Instrucciones para usar la placa adaptadora. La placa adaptadora SG4A-ORIN-GMSL2 está desarrollada en una versión específica de Jetson Linux y debe asegurarse de que la versión de Jetson Linux coincida antes de instalar el controlador. Si no coincide, deberá volver a actualizar el sistema; de lo contrario, el sistema no arrancará después de instalar el controlador. NVIDIA Jetson AGX Orin/Xavier admite dos tipos de flashes utilizando SDK Manager y el script Flash.sh. Preparación requerida Kit de desarrollo NVIDIA Jetson AGX Orin/Xavier Computadora con Ubuntu 18.04/20.04s 1 Cable de datos USB TIPO C 1 ud.

  Cámara 8.3MP OX08D10 GMSL2 Descripción general  El módulo de cámara SG8-OX08DC-G2A-Hxxx  está equipado con el sensor de imagen OMNIVSION CMOS OX08D10 y Maxim GMSL2 (MAX9295A). Tiene un sensor de grado automotriz, que viene con una carcasa con clasificación IP67; se suministra con una lente AA enfocada y Pegado en nuestra fábrica. Producto predeterminado  1. El estado de envío predeterminado de este producto es lentes fijos y los usuarios no necesitan enfocar ni reemplazar los lentes ellos mismos. Si necesita reemplazar la lente de forma independiente, tome nota al realizar el pedido. Después de reemplazar la lente, la calidad de la imagen no está dentro del alcance del servicio. 2. Al salir de fábrica, la cámara no viene calibrada por defecto. Si es necesario calibrar los parámetros internos de la cámara y escribirlos en la unidad de almacenamiento de la cámara, tome nota al realizar el pedido. Características  1. Formato de salida: formato RAW sin comprimir 2. Lente compatible con montura AA/S IP67 enfocada y pegada en nuestra fábrica 3. Soporte de sincronización multicámara 4. Admite lentes de diferente distancia focal 5. Soporte de gatillo externo Solicitud 1. Automotriz  2. ADAS + Visualización Fusión 3. Imágenes de alto rango dinámico 4. Conducción autónoma 5. Robots

  ISX031 de 2,95 MP con cámara ISP GMSL2 Descripción general  El módulo de cámara SG3S-ISX031C-GMSL2F-Hxxx está equipado con  el sensor de imagen SONY CMOS ISX031 y el serializador Maxim GMSL2 MAX96717F. Tiene un sensor de grado automotriz con un procesador de señal de imagen (ISP) bien sintonizado que produce una calidad de imagen excepcional, que viene con una carcasa con clasificación IP67 y se suministra con una lente AA enfocada y pegada en nuestra fábrica.  Producto predeterminado  1. El estado de envío predeterminado de este producto es lentes fijos y los usuarios no necesitan enfocar ni reemplazar los lentes ellos mismos. Si necesita reemplazar la lente de forma independiente, tome nota al realizar el pedido. Después de reemplazar la lente, la calidad de la imagen no está dentro del alcance del servicio. 2. Al salir de fábrica, la cámara no viene calibrada por defecto. Si es necesario calibrar los parámetros internos de la cámara y escribirlos en la unidad de almacenamiento de la cámara, tome nota al realizar el pedido. Kits de desarrollo/captura Placa adaptadora/Solución de imagen Kit de desarrollador de adaptación/interfaz de salida Número máximo de cámaras conectadas Imagen SG8A-ORIN-GMSL2‍ Placa adaptadora  NVIDIA Jetson AGX Orin/AGX Xavierkit de desarrollador   8 Convertidor de cámara SerDes a USB SG8-U30-GMSL2 Kit de desarrollador NVIDIA Jetson Orin Nano/NXPlataforma ARM/computadora/computadora industrial/interfaz USB3.0 1   Tarjeta de captura CoaxCapture II GMSL PC/IPC/PCIe3.0 8 Si necesita soporte de desarrollo relevante, comuníquese con Sales@sensing-world.com   Características  1. Formato de salida: formato YUV422 sin comprimir 2. Lente AA compatible con IP67 enfocada y pegada en nuestra fábrica 3. Soporte de gatillo externo 4. Soporte de sincronización multicámara 5. Admite lentes de diferente distancia focal Solicitud 1. Automotriz 2. ADAS + Visualización Fusión 3. Imágenes de alto rango dinámico 4. Conducción autónoma 5. Robots

  8MP AR0820 con cámara ISP GMSL2 Descripción general  El módulo de cámara SG8S-AR0820C-5300-G2A-Hxxx está equipado con el sensor de imagen CMOS ONSEMI Semiconductor AR0820 y Maxim GMSL2. Tiene un sensor de grado automotriz con un procesador de señal de imagen (ISP) bien sintonizado que produce una calidad de imagen excepcional, que viene con una carcasa con clasificación IP67; se suministra con una lente AA enfocada y pegada en nuestra fábrica. Producto predeterminado  1. El estado de envío predeterminado de este producto es lentes fijos y los usuarios no necesitan enfocar ni reemplazar los lentes ellos mismos. Si necesita reemplazar la lente de forma independiente, tome nota al realizar el pedido. Después de reemplazar la lente, la calidad de la imagen no está dentro del alcance del servicio. 2. Al salir de fábrica, la cámara no viene calibrada por defecto. Si es necesario calibrar los parámetros internos de la cámara y escribirlos en la unidad de almacenamiento de la cámara, tome nota al realizar el pedido. Kits de desarrollo/captura Placa adaptadora/Solución de imagen Kit de desarrollador de adaptación/interfaz de salida Número máximo de cámaras conectadas Imagen SG8A-ORIN-GMSL2‍ Placa adaptadora  NVIDIA Jetson AGX Orin/AGX Xavierkit de desarrollador   8 Tarjeta de captura CoaxCapture II GMSL PC/IPC/PCIe3.0 8 Si necesita soporte de desarrollo relevante, comuníquese con Sales@sensing-world.com   Características  1. Formato de salida: formato YUV422 sin comprimir 2. Lente compatible con montura S IP67 enfocada y pegada en nuestra fábrica 3. Soporte de sincronización multicámara 4. Admite lentes de diferente distancia focal 5. FCC, CE y RoHS Solicitud 1. Automotriz 2. ADAS + Visualización Fusión 3. Imágenes de alto rango dinámico 4. Conducción autónoma 5. Robots

SupersónicoOrin Nano SuperPlaca adaptadora de cámara GMSL2 de 4 canales Descripción general ElSG4A-NONX-G2Y-A1La placa adaptadora, cuya interfaz MIPI está diseñada de acuerdo con el estándar de interfaz NVDIA de 22 pines (ver la definición del pin CN8 en la página 9), puede ser compatible con placas de desarrollo de diseño oficial y del cliente. El diseño cuenta con cuatro interfaces coaxiales FAKRA para hasta cuatro cámaras, compatibles con diferentes tipos de cámaras GMSL. La placa adaptadora se adapta a diferentes frecuencias, es decir, es compatible con las interfaces de los protocolos GMSL1 y GMSL2 mediante configuración de software. La cámara GMSL se alimenta mediante PoC (Alimentación por Coaxial), por lo que todos los datos, las señales de control y la alimentación se envían a través de un cable coaxial de 50 ohmios. Esto permite que el cableado de la cámara sea flexible y fácil de instalar en aplicaciones automotrices. Función de placa adaptadora Compatible con diferentes versiones del SDK NVIDIA JetPack Jetpack5.0.1, L4T r34.1.1 y versiones posteriores Admite hasta 4 cámaras GMSL SG4A-NONX-G2Y-A1 ADI (MAXIM) MAX96712 integrado, admite hasta 4 cámaras GMSL Admite disparador sincrónico Admite señales de activación de acceso externo para lograr la sincronización de la cámara La distancia máxima de transmisión de la cámara es de 15 metros. Al utilizar el protocolo GMSL para cámaras, se puede lograr una transmisión estable y confiable de cámaras a largas distancias, con una distancia máxima de soporte de 15 metros. Instrucciones para el uso de la placa adaptadora Para obtener más detalles, consulte las especificaciones del producto o comuníquese con el personal de ventas por correo electrónico.Ventas@sensing-world.com
